تعمیر لیزر دایود؛ عیب‌یابی و تعمیر تخصصی دستگاه لیزر دایود

تعمیر لیزر دایود یکی از حساس‌ترین خدمات در حوزه تجهیزات زیبایی پزشکی است؛ چون در این دستگاه‌ها یک ایراد کوچک در هندپیس، پاور ساپلای یا سیستم خنک‌کننده می‌تواند در عرض چند شات به سوختن لیزر بار منجر شود و هزینه تعمیر را چند برابر کند. تیم فنی مدیکال تک با تمرکز بر دستگاه‌های لیزر دایود ۸۰۸ نانومتر و پلتفرم‌های ترکیبی، از عیب‌یابی دقیق و تعمیر برد و پاور گرفته تا تعویض لیزر بار و تست نهایی عملکرد و پایداری خروجی را انجام می‌دهد. در ادامه این صفحه می‌بینید چه خدماتی ارائه می‌دهیم، رایج‌ترین خرابی‌های لیزر دایود چه علتی دارند، فرآیند تعمیر چطور پیش می‌رود و هزینه آن به چه عواملی بستگی دارد. این صفحه دربارهٔ تعمیر دستگاه لیزر موهای زائد از نوع دایود (۸۰۸ نانومتر) و پلتفرم‌های ترکیبی پزشکی و زیبایی است؛ برای لیزرهای صنعتی برش، حکاکی و فایبر خدمات تعمیر ارائه نمی‌کنیم. اگر هنوز مطمئن نیستید ایراد دستگاه از کجاست، راهنمای عیب‌یابی دستگاه لیزر موهای زائد را ببینید.

مشاوره فنی و عیب‌یابی تلفنی رایگان است: ۰۹۰۴۰۴۴۷۳۰۲ — کافی است علائم دستگاه را بگویید تا کارشناس ما حدس اولیه و مسیر بررسی را همان لحظه اعلام کند.

اگر دستگاه شما به‌جای دایود، لیزر الکساندرایت است (کندلا یا کندلا چینی)، اصول عیب‌یابی و قطعات آن کاملاً متفاوت است؛ شرح کامل را در صفحه تعمیر لیزر الکساندرایت بخوانید.

و اگر در کنار دایود از دستگاه کیوسوئیچ برای پاک کردن تاتو و لک‌های پوستی هم استفاده می‌کنید، صفحهٔ تعمیر لیزر کیوسوییچ را ببینید؛ عیب‌یابی پاور، لامپ فلش و مسیر نوری این دستگاه‌ها با گارانتی کتبی انجام می‌شود.

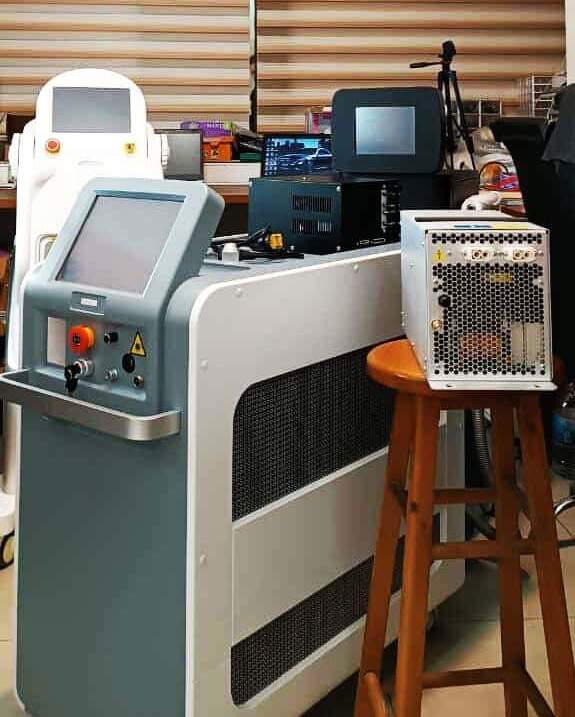

خدمات تعمیر لیزر دایود در مدیکال تک

دستگاه لیزر دایود از چهار زیرسیستم اصلی تشکیل شده است: هندپیس (که لیزر بار و اپتیک در آن قرار دارد)، یونیت الکترونیکی (پاور ساپلای، درایور و برد فرمان)، سیستم خنک‌کننده (چیلر، پمپ، مبدل حرارتی و TEC) و رابط کاربری (تاچ و نمایشگر). عیب‌یابی درست یعنی مشخص کردن اینکه ایراد از کدام زیرسیستم شروع شده است، نه صرفاً تعویض قطعه‌ای که خراب به‌نظر می‌رسد.

تعمیر هندپیس لیزر دایود

هندپیس گران‌ترین و آسیب‌پذیرترین بخش دستگاه است. شایع‌ترین ایرادها شامل ترک‌خوردگی یا کدر شدن کریستال خروجی، خرابی TEC و ترموکوپل داخل هندپیس، پارگی شیلنگ‌های خنک‌کننده، قطعی سوکت و کابل فرمان و در بدترین حالت سوختگی جزئی یا کامل لیزر بار است. ما ابتدا با تست شات روی تارگت، اندازه‌گیری جریان درایور و بررسی رفتار حرارتی مشخص می‌کنیم که هندپیس قابل احیا است یا نیاز به تعویض لیزر بار دارد. برای آشنایی بیشتر، مطلب تعمیر هندپیس لیزر دایود را ببینید.

تعمیر و تعویض لیزر بار (استک / سورس) دایود

لیزر بار یا همان سورس، قلب دستگاه است. سوختن لیزر بار معمولاً نتیجه یک مشکل ثانویه است: افت جریان آب، رسوب‌گرفتگی مبدل حرارتی، خرابی درایور یا کار کردن دستگاه با دمای بالا. به همین دلیل ما هرگز لیزر بار را بدون ریشه‌یابی علت تعویض نمی‌کنیم؛ چون قطعه نو در همان شرایط دوباره می‌سوزد. پس از تعویض، دستگاه تحت تست بار کامل قرار می‌گیرد تا پایداری شات، جریان درایور و دمای کاری تأیید شود.

تعمیر پاور ساپلای لیزر دایود

خرابی پاور ساپلای خودش را با روشن نشدن دستگاه، ریست شدن حین شات یا افت ناگهانی قدرت نشان می‌دهد. در مدیکال تک هم پاور اصلی (پاور جریان‌بالای لیزر) و هم پاورهای کمکی ۱۲ و ۲۴ ولت در سطح قطعه تعمیر می‌شوند؛ یعنی تعویض خازن، ماسفت، دیود و آی‌سی درایور، نه تعویض کل ماژول. این کار هزینه تعمیر را به‌طور محسوسی کاهش می‌دهد.

تعمیر برد لیزر، تاچ و نمایشگر دستگاه

قفل شدن صفحه لمسی، بی‌پاسخ ماندن بخشی از تاچ، خاموش ماندن نمایشگر و ارورهای تکرارشونده معمولاً از خرابی برد کنترل، فلت رابط یا خود پنل تاچ می‌آید. تعمیر در سطح برد انجام می‌شود و در صورت نیاز نسخه نرم‌افزاری دستگاه بازنویسی می‌گردد.

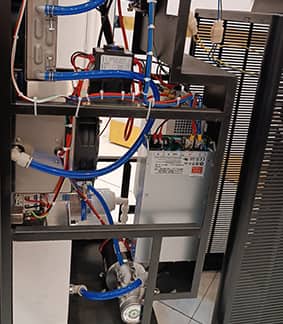

سرویس دوره‌ای و سیستم خنک‌کننده لیزر دایود

سرویس دوره‌ای دستگاه لیزر دایود یعنی پیش از خراب شدن، مسیر آب، فیلتر، فشار و دمای سیستم خنک‌کننده و توان خروجی هندپیس بررسی و کالیبره شود. بیشتر خرابی‌های سنگین لیزر دایود از سیستم خنک‌کننده شروع می‌شود. رسوب در مبدل حرارتی، ضعیف شدن پمپ، خرابی فلومتر، گرفتگی مسیر آب و خرابی فن‌ها باعث بالا رفتن دمای لیزر بار می‌شوند. سرویس شامل شست‌وشوی مدار آب، تعویض آب مقطر، تست دبی و کنترل دمای کاری در بار کامل است.

تأمین قطعات یدکی لیزر دایود

لیزر بار و استک، کریستال و اپتیک هندپیس، پمپ و فلومتر، برد درایور، تاچ و نمایشگر و شیلنگ و سوکت‌های تخصصی، از مواردی هستند که برای دستگاه‌های لیزر دایود تأمین می‌کنیم.

علائم رایج خرابی لیزر دایود و علت آن‌ها

اگر دقیقاً نمی‌دانید مشکل دستگاه از کجاست، جدول زیر کمک می‌کند پیش از تماس، علت احتمالی را حدس بزنید:

نکته ایمنی مهم: اگر ارور دما یا خطای جریان آب دیدید، دستگاه را خاموش کنید و شات نزنید. هر شات در این شرایط می‌تواند لیزر بار را به‌صورت دائمی بسوزاند؛ یعنی تبدیل یک تعمیر ساده به یک تعویض پرهزینه. اگر دستگاه شما همین حالا در این وضعیت است، پیش از هر کاری با ۰۹۰۴۰۴۴۷۳۰۲ تماس بگیرید. برای بررسی دقیق‌تر این حالت، مطلب علت شات نزدن دستگاه لیزر را بخوانید.

مراحل تعمیر لیزر دایود در مدیکال تک

1. مشاوره فنی اولیه: علائم دستگاه را تلفنی (۰۹۰۴۰۴۴۷۳۰۲) یا در واتساپ توضیح می‌دهید و کارشناس، حدس اولیه و مسیر بررسی را اعلام می‌کند.
2. پذیرش دستگاه یا اعزام تکنسین: بسته به نوع ایراد، دستگاه در محل شما بررسی می‌شود یا به کارگاه منتقل می‌گردد.
3. عیب‌یابی دقیق و اعلام هزینه: تست‌های الکتریکی و حرارتی و اندازه‌گیری جریان درایور انجام می‌شود و پیش از هر اقدامی، هزینه اعلام و تأیید می‌شود.
4. تعمیر در سطح قطعه: تعویض قطعه معیوب به‌همراه رفع علت ریشه‌ای خرابی، نه تعویض ماژول کامل.
5. تست بار کامل: دستگاه در شرایط کاری واقعی و در بازه‌ای طولانی تست می‌شود تا پایداری شات و دمای کاری آن تأیید شود.
6. تحویل و پشتیبانی: دستگاه همراه با گزارش کار و گارانتی کتبی ۹۰ روزه تحویل داده می‌شود. زمان معمول از پذیرش تا تحویل، ۳ تا ۷ روز کاری بسته به نوع ایراد است.

تعمیر لیزر دایود چه برندها و مدل‌هایی را پوشش می‌دهد؟

تیم مدیکال تک روی دستگاه‌های لیزر دایود و پلتفرم‌های ترکیبی زیر کار می‌کند:

• تیتانیوم (Titanium) — لیزر دایود چند طول‌موجی
• پلاتینیوم (Platinum)
• آلما (Alma / Soprano)
• لادا (Lada)
• لومینا (Lumina)
• کندلا (Candela) — جزئیات بیشتر در تعمیر دستگاه لیزر کندلا
• اشنایدر (Schneider)
• دستگاه‌های ترکیبی IPL / SHR / E-Light

اگر برند دستگاه شما در این فهرست نیست، باز هم با ۰۹۰۴۰۴۴۷۳۰۲ تماس بگیرید؛ ساختار اغلب دستگاه‌های دایود مشابه است و در بیشتر موارد قابل بررسی و تعمیر هستند.

تعمیر دستگاه لیزر تیتانیوم (Titanium)

تیتانیوم یک لیزر دایود چند طول‌موجی است و معمولاً سه طول موج ۷۵۵، ۸۰۸ و ۱۰۶۴ نانومتر را در یک هندپیس جمع می‌کند. همین موضوع تعمیر آن را از یک دایود تک طول‌موجی پیچیده‌تر می‌کند؛ چون هر کانال درایور جریان مخصوص خود را دارد و افت راندمان ممکن است فقط در یکی از طول موج‌ها رخ دهد. رایج‌ترین مواردی که به دست ما می‌رسد: افت توان در یک طول موج مشخص، خرابی TEC و ترموکوپل هندپیس، ایراد سنسور تماس پوست و به‌هم‌ریختن کالیبراسیون انرژی بین کانال‌ها. به همین دلیل تست خروجی باید برای هر طول موج جداگانه انجام شود، نه با یک شات کلی. تعمیر دستگاه لیزر تیتانیوم در مدیکال تک شامل بررسی هر سه کانال، تست جریان درایور، کنترل حرارتی هندپیس و تست جداگانه شات هر کانال است؛ چون یک تیتانیوم که فقط در یک طول موج افت کرده، در نگاه اول «سالم» به‌نظر می‌رسد اما نتیجه درمان را پایین می‌آورد.

تعمیر لیزر آلما سوپرانو (Alma / Soprano)

سوپرانو با مد SHR و حرکت پیوسته هندپیس کار می‌کند؛ یعنی خنک‌کاری نوک هندپیس دائماً درگیر است و بیشتر خرابی‌ها هم از همین‌جا شروع می‌شود: کاهش بازدهی خنک‌کاری نوک، سوختگی نقطه‌ای کریستال، نشتی مسیر آب داخل کابل هندپیس و در ادامه افت راندمان لیزر بار. در پلتفرم‌های آلما، بازگرداندن عملکرد بدون بررسی کامل مدار خنک‌کننده و درایور نتیجه پایداری نمی‌دهد.

تعمیر لیزر دایود ADSS

ADSS یکی از پرشمارترین پلتفرم‌های دایود در کلینیک‌های ایران است و ایرادهای شایع آن بیشتر حرارتی-مکانیکی است تا اپتیکی: ضعیف شدن پمپ آب، گرفتگی یا خرابی فلومتر که خودش را به شکل خطای جریان آب نشان می‌دهد، رسوب مبدل حرارتی و داغ شدن کانکتورهای جریان بالا در مسیر لیزر بار. در بسیاری از موارد آنچه «سوختن لیزر بار» تشخیص داده می‌شود، نتیجه چند ماه کار کردن دستگاه با دبی آب ناکافی است.

تعمیر لیزر پلاتینیوم (Platinum)

پلاتینیوم هم یک دایود چند طول‌موجی است و از نظر ساختار به تیتانیوم نزدیک است. تمرکز عیب‌یابی روی برد درایور، پایداری خروجی در شات‌های پشت‌سرهم و سلامت مسیر خنک‌کننده هندپیس است. ریست شدن دستگاه حین شات در این سری معمولاً ریشه در پاور ساپلای یا عملکرد حفاظت حرارتی دارد، نه در خود لیزر بار.

تعمیر لیزر لادا، لومینا و رکسانا

در این دسته، محدودیت اصلی تأمین قطعه است نه پیچیدگی مدار. ابتدا مشخص می‌کنیم ایراد در سطح قطعه قابل رفع است یا به ماژول نیاز دارد و اگر قطعه اصلی در دسترس نباشد، جایگزین هم‌مشخصه پیشنهاد می‌شود. تعمیر در سطح برد (خازن، ماسفت و آی‌سی درایور) بیشترین سهم را در کاهش هزینه تعمیر این دستگاه‌ها دارد.

تعمیر دستگاه‌های ترکیبی IPL / SHR / E-Light

در پلتفرم‌های ترکیبی، بخش دایود و بخش IPL منبع نور و مدار تغذیه متفاوتی دارند و عیب‌یابی درست یعنی جدا کردن این دو مسیر. خطایی که فقط در مد SHR ظاهر می‌شود معمولاً به درایور و خنک‌کاری دایود برمی‌گردد، در حالی که افت شدت در مد IPL بیشتر به عمر لامپ و خازن شارژ مربوط است.

هزینه تعمیر لیزر دایود به چه چیزی بستگی دارد؟

هزینه تعمیر دستگاه لیزر دایود سه عامل تعیین‌کننده دارد: کدام زیرسیستم خراب شده است، قطعه تعمیرپذیر است یا باید تعویض شود، و برند و مدل دستگاه. برای مثال شست‌وشوی مدار خنک‌کننده و تعمیر یک برد در سطح قطعه، فاصله زیادی با تعویض لیزر بار دارد.

به همین دلیل هزینه دقیق را تلفنی اعلام نمی‌کنیم: یک علامت مشترک می‌تواند چند علت کاملاً متفاوت داشته باشد. «شات نزدن» ممکن است فقط یک سوکت شل باشد یا سوختن کامل لیزر بار، و فاصله هزینه این دو بسیار زیاد است. پس از عیب‌یابی، هزینه قطعی اعلام می‌شود و بدون تأیید شما هیچ قطعه‌ای تعویض نمی‌گردد. برای برآورد اولیه و هماهنگی پذیرش دستگاه، با ۰۹۰۴۰۴۴۷۳۰۲ تماس بگیرید.

سطح‌بندی خدمات و هزینه تعمیر لیزر دایود

هزینه دقیق هر مورد پس از عیب‌یابی اعلام می‌شود و بدون تأیید شما هیچ قطعه‌ای تعویض نمی‌گردد.

نگهداری لیزر دایود؛ چطور از خرابی پیشگیری کنیم؟

بخش بزرگی از تعمیرات سنگینی که به دست ما می‌رسد با رعایت چند نکته ساده قابل پیشگیری بوده است:

• آب مقطر دستگاه را طبق دفترچه به‌موقع تعویض کنید. رسوب، اصلی‌ترین عامل غیرمستقیم سوختن لیزر بار است.
• پیش از شروع کار، دستگاه را گرم کنید و اجازه دهید سیستم خنک‌کننده به دمای پایدار برسد.
• هرگز با ارور دما یا خطای جریان آب کار نکنید. حتی یک جلسه کاری اضافه می‌تواند هندپیس را از بین ببرد.
• کریستال هندپیس را پس از هر جلسه تمیز کنید؛ باقی‌مانده ژل و مو باعث سوختگی نقطه‌ای کریستال می‌شود.
• کابل و شیلنگ هندپیس را تا نزنید و از ضربه و افتادن آن جلوگیری کنید.
• فیلتر و فن‌ها را به‌صورت ماهانه از گردوغبار پاک کنید.
• سرویس دوره‌ای بگیرید؛ هزینه سرویس، کسری از هزینه تعویض لیزر بار است.

مطلب مرتبط: تعمیر دستگاه لیزر موهای زائد — راهنمای کامل خرابی‌ها و نگهداری انواع دستگاه لیزر موهای زائد.

چرا تعمیر لیزر دایود را به مدیکال تک بسپارید؟

• تخصص متمرکز روی تجهیزات لیزر و زیبایی پزشکی، نه تعمیرات عمومی الکترونیک.
• تعمیر در سطح قطعه به‌جای تعویض ماژول کامل، برای کنترل هزینه.
• ریشه‌یابی علت خرابی؛ قطعه نو را در دستگاهی که علت خرابی در آن باقی مانده نصب نمی‌کنیم.
• اعلام هزینه پیش از تعمیر و انجام کار فقط پس از تأیید شما.
• تست نهایی عملکرد در بار کامل، تا دستگاه با عملکرد واقعی تحویل داده شود.

تماس مستقیم با واحد فنی تعمیر لیزر دایود مدیکال تک: ۰۹۰۴۰۴۴۷۳۰۲

سایر خدمات تعمیراتی ما را در صفحه تعمیرات تخصصی تجهیزات زیبایی ببینید؛ از جمله تعمیر لیزر کیوسوییچ، تعمیر دستگاه هایفو، تعمیر دستگاه آر اف و تعمیر لیپولیزر.

تعمیر دستگاه لیزر دایود در تهران و سایر شهرها

در تهران، بسته به نوع ایراد، بررسی اولیه، سرویس سیستم خنک‌کننده و بخشی از تعمیرات برد در محل کلینیک انجام می‌شود. برای شهرهای دیگر، دستگاه یا هندپیس با هماهنگی به کارگاه منتقل می‌گردد و پس از تعمیر، تست بار کامل و بررسی پایداری شات روی آن انجام می‌شود. در هر دو حالت، پیش از شروع کار هزینه اعلام و تأیید می‌شود.

سوالات متداول درباره تعمیر لیزر دایود

چرا دستگاه لیزر دایود من شات نمی‌زند؟

رایج‌ترین علت‌ها افت راندمان یا سوختن لیزر بار، خرابی برد درایور، قطعی سوکت هندپیس و فعال بودن اینترلاک ایمنی است. تشخیص قطعی فقط با تست شات و بررسی مدار امکان‌پذیر است.

چه چیزی باعث سوختن لیزر بار می‌شود؟

تقریباً همیشه یک مشکل ثانویه: افت جریان آب، رسوب در مبدل حرارتی، خرابی TEC یا فن، و کار کردن دستگاه با ارور دمای بالا. به همین دلیل تعویض لیزر بار بدون رفع علت ریشه‌ای، راه‌حل موقتی است.

آیا لیزر بار سوخته قابل تعمیر است یا باید تعویض شود؟

اگر افت راندمان جزئی و ناشی از مشکل خنک‌کاری یا آلودگی اپتیک باشد، در بسیاری از موارد با رفع علت و تنظیم مجدد جریان درایور قابل احیاست. اما در سوختگی فیزیکی لیزر بار، تعویض تنها راه‌حل است.

آیا تعمیر لیزر دایود در محل انجام می‌شود؟

عیب‌یابی اولیه، سرویس سیستم خنک‌کننده و بخشی از تعمیرات برد در محل کلینیک قابل انجام است. تعمیر هندپیس و تعویض لیزر بار به دلیل نیاز به تجهیزات تست و شرایط کنترل‌شده باید در کارگاه انجام شود.

تعمیر لیزر تیتانیوم با لیزر دایود معمولی چه فرقی دارد؟

دستگاه تیتانیوم یک لیزر دایود چند طول‌موجی است؛ اصول تعمیر مشابه لیزر دایود تک طول‌موجی است، اما هندپیس و سیستم درایور آن پیچیده‌تر است و به تجهیزات تست دقیق‌تری نیاز دارد.

ارور دمای بالا در دستگاه لیزر دایود یعنی چه؟

یعنی دمای لیزر بار یا مدار خنک‌کننده از حد مجاز فراتر رفته است. علت معمول آن افت دبی آب، رسوب مبدل حرارتی، خرابی فن یا ترمیستور است. در این حالت باید دستگاه را خاموش کنید و تا رفع ایراد شات نزنید.

هر چند وقت یک‌بار باید دستگاه لیزر را سرویس کنم؟

سرویس دوره‌ای و تعویض آب مقطر باید طبق دفترچه سازنده و میزان کارکرد دستگاه انجام شود. در کلینیک‌های پرتردد، بازه سرویس کوتاه‌تر می‌شود. برای تعیین برنامه سرویس متناسب با دستگاه خود با کارشناس ما تماس بگیرید: ۰۹۰۴۰۴۴۷۳۰۲

برای مشاوره چه اطلاعاتی باید آماده داشته باشم؟

برند و مدل دستگاه، متن دقیق ارور روی نمایشگر، زمان و شرایط بروز مشکل، سابقه تعمیرات قبلی و در صورت امکان یک ویدیوی کوتاه از رفتار دستگاه. این اطلاعات سرعت و دقت عیب‌یابی را به‌طور محسوسی بالا می‌برد.
